ALIGN（Alignment Chip，对齐芯片）
所属分类: AFM&STM用品 -> AFM用品	● 返回产品列表页面

产品描述:

NanoSensors的对齐芯片用于NanoSensorsAFM探针和AFM的检测系统之间，来确保高度的重现性。

该芯片有三个脊刚好与PointProbe Plus和PointProbe Plus XY-的三个凹槽正好一一对应。（NANOSENSORS AdvancedTEC 探针不能匹配）。由于这一对齐芯片使得有调整功能的AFM探针可以精确定位与悬臂的末端，误差不超过2μm。

该对齐芯片提供的独特功能：

● 可再生定位 ● 无悬臂偏转系统调整容易交流技巧
● 高稳定性的铬涂层 ● 适合于所有的 NanoSensors AFM探针

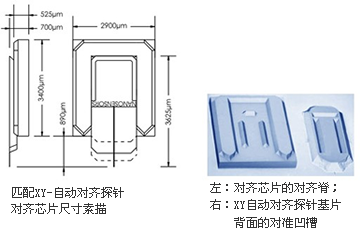

新的XY-自动对齐探针

新的XY-自动对齐探针对应于该芯片即插即用，有很好的匹配度。
通过整合针尖，探针基片以及对齐芯片，三种悬臂长度的探针在不调整激光光束的情况下，都能够很好地匹配对齐芯片。该改变使得在X 和Y方向上的精确度小于± 8 μm。

请注意，AdvancedTEC 系列探针没有配备对准凹槽，不能使用该对齐芯片。

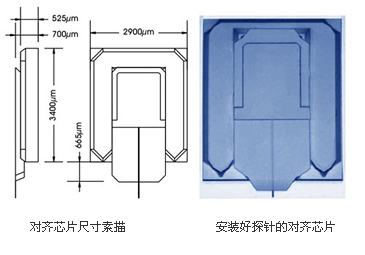

芯片数据：

技术数据
Length over all /µm	3400 ± 50
Width /µm	2900 ± 50
Thickness (without probe) /µm	525 ± 25
Probe position accuracy /µm	± 2
Technical Data XY Alignment Series
General (any Alignment Chip)
Chip thickness (with mounted probe) /µm	700 ± 50
Probe projection length (tip position) /µm	890 ± 50
Repositioning (individual Alignment Chip)
Tip repositioning accuracy (same probe) /µm	± 2
Tip repositioning accuracy (any probe) /µm	± 8

产品订购：

Order Code	Quantity	Coating	Price
ALIGN-10	10	Cr	询价
